WAN赋能全球芯片巨头构建研发协同网络 跨越三大洲的“芯”路连接：南凌科技SD

　　客户概况

　　该客户是全球芯片设计领域的头部企业，长期专注于通信网络、计算机周边及多媒体芯片技术，是全球 PC 和消费电子产业链的关键供应商，业务遍及全球。为支撑全球研发协同，该企业在亚洲、北美及欧洲设有十余个核心站点，形成覆盖三大洲的全球化研发与运营网络。

　　客户痛点

　　受AI算力需求爆发及智能终端迭代驱动，该企业全球业务规模持续扩大，多地研发中心协同需求显著提升，跨区域设计数据交互量呈指数级增长。业务的快速扩张给该企业带来市场机遇的同时，也对内部网络基础设施提出了新的挑战。

　　1. 随着全球研发协同的深化，研发团队分布于全球十余个核心站点，需频繁进行大规模文件传输、版本同步及协同仿真。这对网络提出了严苛要求：既要保证跨地域数据交互的低延迟与高稳定性，又要确保核心研发数据在传输过程中的安全可控。

　　2. 随着业务扩张，新设站点需求持续增加，网络架构亟需提升灵活性与可运维性。该企业原有以传统VPN及部分专线为主的组网方式，已无法支撑高频次、大流量的跨区域协同，构建全新的全球化组网体系成为当务之急。

　　南凌科技解决方案

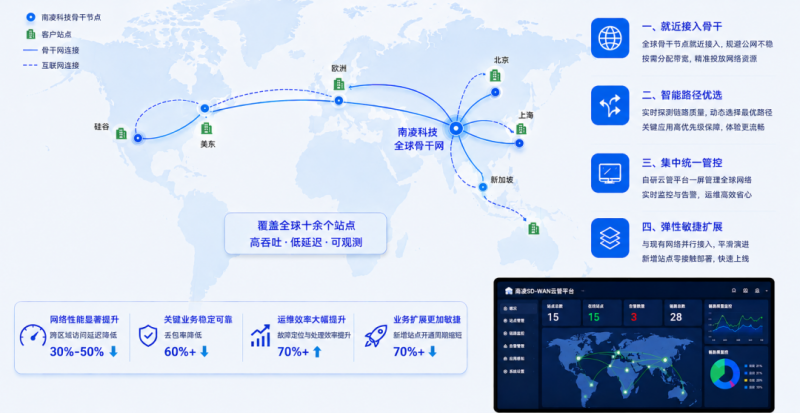

　　南凌科技基于自研SD-WAN平台，为其设计了覆盖全球十余个站点的统一组网方案。方案以“全球就近接入、智能路径优化、集中统一管控、弹性敏捷扩展”为核心，构建起一张高吞吐、低延迟、可观测的研发协同网络。

　　就近接入骨干网

　　高效连接、精准配置

　　该芯片设计公司的全球十余个研发站点（覆盖前端、后端、验证等团队）及中央算力池分布于亚洲、北美及欧洲。南凌科技依托自建全球骨干网与海外合作资源，实现各站点及算力中心就近接入骨干节点，规避跨地域公网直连的延迟与丢包问题。基于各站点人员负载、仿真任务量与数据传输特征，实施差异化带宽配置：大型研发总部及核心EDA集群享有高带宽接入，中小站点按需弹性部署。在整体提升全球网络带宽的同时，实现资源对芯片研发关键业务的精准投放——从源头保障版本实时同步、大文件高速传输、远程EDA操作低时延，为流片节点冲刺与多团队并行迭代奠定稳定可靠的网络底座。

　　智能路径优选

　　保障全球研发协同流畅体验

　　针对客户的研发系统（如代码仓库、编译构建、仿真测试等关键应用），自动赋予高优先级并锁定优质链路，显著降低跨区域访问的延迟与丢包，从源头改善代码拉取卡顿、远程编译超时、版本控制同步缓慢等体验问题。区域内站点间流量则通过互联网直连建立SD-WAN隧道，无需绕行骨干网，进一步降低传输时延，提升整体效率。

　　集中统一管控

　　构筑一屏运维管理中枢

　　南凌科技自研云管平台将全球站点的网络状态统一汇聚，实现“一张屏”管理。运维团队可实时监控链路质量、设备状态、流量分布等全维度指标，并自定义告警策略，异常情况分钟级触达。此前跨区域故障排查需协调多地IT人员，耗时冗长；部署统一平台后，绝大多数问题可远程定位、一键处置，运维效率大幅提升，全球IT团队的管理负担显著减轻。

　　弹性敏捷

　　支撑业务平滑演进与快速扩张

　　南凌科技SD-WAN与客户现有网络采用并行接入架构：每个站点的SD-WAN设备与原有链路同时在线，通过策略路由精细控制流量走向。客户可按站点、按节奏逐步切换业务，切换过程无需断网或重启设备，业务零感知。新增站点时，设备支持零接触部署，联网后自动从云端获取配置并加入网络，将传统模式下数周的开通周期压缩至数天。这一架构不仅保障了当前业务的平滑演进，更为企业未来的全球扩张提供了敏捷、弹性的网络支撑。

　　芯片设计行业高景气下，研发协同与海量数据安全成为核心诉求。南凌科技自研SDWAN为该芯片巨头构建横跨三大洲的统一研发网络，在保障业务连续性的同时，实现带宽跃升与运维提效。未来，南凌科技将持续深耕自研技术，助力全球企业夯实数字化根基，抓住智能时代的机遇。
